تفاصيل المنتج:
|
| ارتفاع طبقة التغليف: | 100ملم، 150ملم، 200ملم | سماكة الطبق: | 0.1 ملم، 0.12 ملم، 0.15 ملم |
|---|---|---|---|
| المواد: | SS304 ، SS316L | الحجم: | حسب الطلب |
| الشكل: | مخصصة | منطقة محددة: | أنواع اختيارية |
| تسليط الضوء: | 2.5y مهيكلة التعبئة,SS 316L الهيكلية التعبئة,هيكل برج التقطير التعبئة |
||

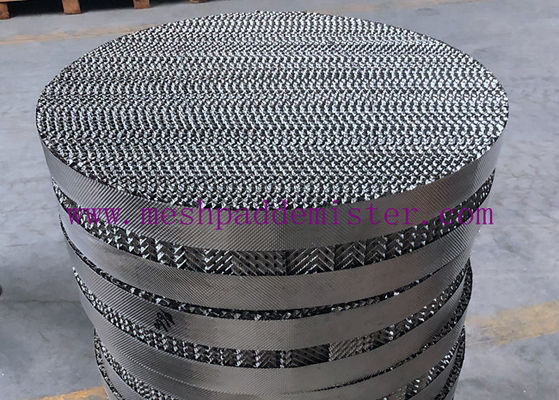

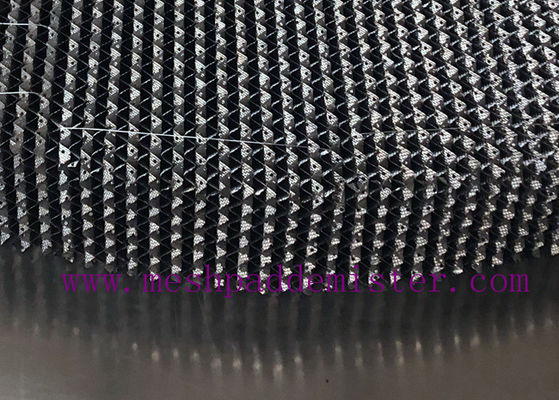

2.5Y الصفيحة المموجة المعدنية التعبئة الهيكلية في برج التقطير
1- فحص التعبئة المكونة من صفائح معدنية ملفوفة:
1 يجب أن تتم فحص كل دفعة من التعبئة الهيكلية من قبل قسم فحص الجودة وفقا للعقد قبل مغادرة المصنع.
2 يجب أن يكون مظهر لوحة التعبئة مسطحة و خالية من الصدأ.
3 يجب أن يستوفي ارتفاع الذروة، ومسافة الموجة، والميل، وزاوية الأسنان في التعبئة المعايير المقابلة.
الانحراف بين الطول التراكمي لارتفاع القمة لكل 100 قطعة والطول التراكمي للمنتج الفعلي 100 قطعة هو: الانحراف الإيجابي لا يزيد عن 1 ساعة ،والانحراف السلبي لا يزيد عن 2 ساعة.
4 يجب أن يستوفي قطر ومتطابقة ومتساوية قرص التعبئة المتوافق مع المتطلبات.
5 لقطر الثقب d0، مسافة وسط الثقب t والحبوب الدقيقة على اللوحة ، يجب إجراء فحص بصري فقط ، ويجب أن تكون الثقب خالية من الحفر ، ويجب أن تكون الثقوب والحبوب الدقيقة موزعة بالتساوي.
يجب أن يتوافق الانحراف المسموح به في سمك الشريط الصلب مع أحكام GB / T 4239.
2أبعاد الهيكل و المعلمات المميزة للتعبئة المموجة من الفولاذ المقاوم للصدأ
| البند | الوحدة | 125X | 125Y | 250X | 250 يو | 350X | 350Y | 500X | 500Y | |
| ارتفاع التموج h | ملم | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| ميل التجول θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| مسافة التموج 2B | ملم | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| زاوية التموج β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| الكسر الفارغ ε | δ=0.15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| قطر الثقب المثقوب d0 | ملم | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| سعر الافتتاح σ | % | 8.5-95 | 8.5-95 | 9.0-100 | 9.0-100 | |||||
| نصف قطر انحناء الدائرة العليا لزاوية التجول R | ملم | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
ملاحظة: تأثير معدل فتح على اللوحة غير محسوب
3تصنيف التغليف المهيكلي من الصفائح المموجة المعدنية
البرج المعبأ هو نوع من معدات نقل الكتلة الغازية السائلة مع عدد كبير من التعبئة في البرج. تم استخدام العمود المعبأ في الإنتاج الصناعي في منتصف القرن التاسع عشر.منذ ذلك الحين، وقد تطورت مع عمود صفيحة، وتشكيل نوعين مختلفين من معدات نقل الكتلة الغاز السائل.
جسم البرج المعبأ هو أسطوانة عمودية مع لوحة دعم في الأسفل. يتم وضع مواد التعبئة على لوحة الدعم بطريقة متكاملة.يتم تثبيت لوحة ضغط التعبئة فوق التعبئة للحد من حركة التعبئة مع التيار الصعودييتم إضافة السائل من الجزء العلوي من البرج، رش على التعبئة من خلال موزع السائل، وتدفق أسفل سطح التعبئة.يتم إرسال الغاز من الجزء السفلي من البرج وتوزيعه من قبل جهاز توزيع الغاز (جهاز توزيع الغاز عادة لا يتم تعيين البرج قطره صغير)، ثم يكون مضادًا للجريان مع السائل ويمر باستمرار عبر فجوة طبقة التعبئة. يلامس المرحلة المزدوجة الغازية السائلة بشكل وثيق مع سطح التعبئة لنقل الكتلة.البرج المعبأ هو معدات نقل الكتلة الغازية السائلة المتواصلة، تتغير تركيبة مرحلتين باستمرار على طول ارتفاع البرج. في ظل التشغيل العادي ، تكون المرحلة الغازية مرحلة مستمرة والمرحلة السائلة هي مرحلة متناثرة.
4- وضع العلامات وتغليف وتخزين ونقل الألواح الميكانيكية المصنوعة من الصفائح المموجة
1 يجب تقديم قائمة التعبئة والتغليف المهيكلة النهائية، بما في ذلك اسم المنتج، النموذج، المواصفات والحجم، اسم الشركة المصنعة وتاريخ الإنتاج.يجب تقديم شهادة تفتيش المنتج، بما في ذلك عناصر التفتيش وتاريخ التفتيش وختم موظفي التفتيش.
2 يتم تعبئة المنتجات النهائية في صناديق الكرتون أو صناديق خشبية أو ألواح خشبية، ويتم وضع وعاء التعبئة أفقيًا.يجب أن يكون اسم الشركة المصنعة ونوعية المنتج موضحين على الخارج من صندوق التعبئة والتغليف، وتضمن الكلمات أو العلامات مثل "منع الرطوبة بشكل صارم".
3 من المحظور بشكل صارم أن تضرب المنتج وتمطر عليه مباشرة أثناء النقل.
4 يجب تخزين المنتجات في غرفة مُهبلة وجافة، ولا يجوز تجميعها على الجانب.
المواد
SS304، SS316L، والآخرين حسب الطلب.
كل عام نصنع ونوفر مئات الأمتار المكعبة من التعبئة المعدنية المهيكلة في نماذج مختلفة. هناك العديد من الأنواع الشائعة والمواد للاختيار. الطلب المخصص مرحب به أيضا!نحن سعداء للمساعدة مع ما تحتاجه!
