تفاصيل المنتج:
|
| سماكة الطبق: | 0.1 ملم، 0.12 ملم، 0.15 ملم | ارتفاع طبقة التغليف: | 100ملم، 150ملم، 200ملم |
|---|---|---|---|
| الشكل: | مخصصة | المواد: | SS304 ، SS316L |
| منطقة محددة: | أنواع اختيارية | الحجم: | حسب الطلب |
| تسليط الضوء: | 0.15 مم تعبئة ميلاباك,تعبئة ميلاباك 125,معالجة غاز الذيل ميلاباك 125 ي |
||

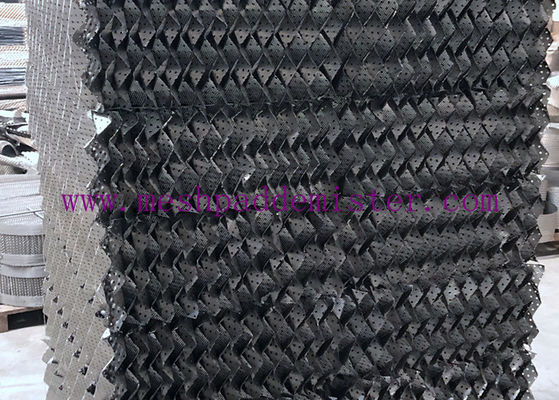

0لوح معدني من 15 ملم 125Y تعبئة هيكلية في معالجة غازات التبخر
1تصنيف التغليف المنظم
البرج المعبأ هو نوع من معدات نقل الكتلة الغازية السائلة مع عدد كبير من التعبئة في البرج. تم استخدام العمود المعبأ في الإنتاج الصناعي في منتصف القرن التاسع عشر.منذ ذلك الحين، وقد تطورت مع عمود صفيحة، وتشكيل نوعين مختلفين من معدات نقل الكتلة الغاز السائل.
2. هيكل البرج المعبأة باستخدام تعبئة هيكلية
جسم البرج المعبأ هو أسطوانة عمودية مع لوحة دعم في الأسفل. يتم وضع مواد التعبئة على لوحة الدعم بطريقة متكاملة.يتم تثبيت لوحة ضغط التعبئة فوق التعبئة للحد من حركة التعبئة مع التيار الصعودييتم إضافة السائل من الجزء العلوي من البرج، رش على التعبئة من خلال موزع السائل، وتدفق أسفل سطح التعبئة.يتم إرسال الغاز من الجزء السفلي من البرج وتوزيعه من قبل جهاز توزيع الغاز (جهاز توزيع الغاز عادة لا يتم تعيين البرج قطره صغير)، ثم يكون مضادًا للجريان مع السائل ويمر باستمرار عبر فجوة طبقة التعبئة. يلامس المرحلة المزدوجة الغازية السائلة بشكل وثيق مع سطح التعبئة لنقل الكتلة.البرج المعبأ هو معدات نقل الكتلة الغازية السائلة المتواصلة، تتغير تركيبة مرحلتين باستمرار على طول ارتفاع البرج. في ظل التشغيل العادي ، تكون المرحلة الغازية مرحلة مستمرة والمرحلة السائلة هي مرحلة متناثرة.
3أبعاد الهيكل و المعلمات المميزة للتعبئة المموجة من الفولاذ المقاوم للصدأ
| البند | الوحدة | 125X | 125Y | 250X | 250 يو | 350X | 350Y | 500X | 500Y | |
| ارتفاع التموج h | ملم | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| ميل التجول θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| مسافة التموج 2B | ملم | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| زاوية التموج β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| الكسر الفارغ ε | δ=0.15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| قطر الثقب المثقوب d0 | ملم | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| سعر الافتتاح σ | % | 8.5-95 | 8.5-95 | 9.0-100 | 9.0-100 | |||||
| نصف قطر انحناء الدائرة العليا لزاوية التجول R | ملم | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
ملاحظة: تأثير معدل فتح على اللوحة غير محسوب

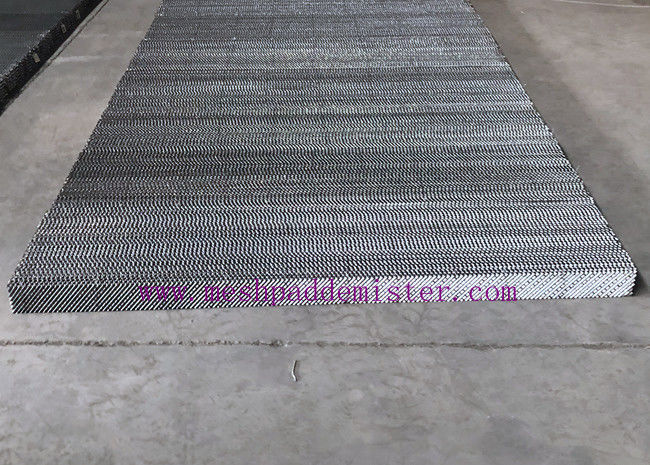

4ورشة عمل للتعبئة المنظمة
5. HG/T 21559.2 2005 معيار التعبئة المهيكلة
الرقم القياسي - الرقم السنوي - نموذج التعبئة - القطر الداخلي للبرج Φ (ملم)
على سبيل المثال ، يبلغ القطر الداخلي لبرج التعبئة Φ 600mm ، ويستخدم التعبئة المموجة من فتحة الفولاذ المقاوم للصدأ من النوع p250i ، والتي تحمل العلامة التالية: HG / T 21559.2 2005 P250I 600.
3.2 المواصفات والخصائص
3.2.1 التعبئة المموجة من الفولاذ المقاوم للصدأ هي عدد من الألواح المموجة المضغوطة من شريط الفولاذ المقاوم للصدأ.التي تتراكم عمودياً وتجمع في عبوة منظمة على شكل قرص وفقًا لمتطلبات قطر معينتميل الموجات من ألواح الموجات المجاورة في الاتجاه المعاكس ، و تميل الموجات من ألواح التعبئة العليا والسفلية المجاورة 90 درجة.
3.2.2 قبل الضغط على اللوحة المموجة، من الضروري أن يتم فتح ثقوب على اللوحة مسبقاً وضغط الحبوب الدقيقة، أو استخدام الحبوب المتداولة المكافئة للحبوب الدقيقة.
3.2.3 تم سرد ثمانية أنواع من التعبئة المموجة من صفيحة الفولاذ المقاوم للصدأ في الجدول.المعايير المميزة لاختيار النوع هي مساحة السطح المحددة للتعبئة والزاوية المموجة، والتي يمكن اختيارها وفقا لمتطلبات تصميم العملية.
صفيحات الموجة من الفولاذ المقاوم للصدأ
h: ارتفاع التموج (ملم)
2B: مسافة التموج (ملم)
β: زاوية التموج (°)
δ: سمك الصفيحة (ملم)
S: طول الموجة (ملم)
R: نصف قطر انحناء الدائرة العلوية لزاوية التموج (ملم)
كل عام نصنع ونوفر مئات الأمتار المكعبة من التعبئة المعدنية المهيكلة في نماذج مختلفة. هناك العديد من الأنواع الشائعة والمواد للاختيار. الطلب المخصص مرحب به أيضا!نحن سعداء للمساعدة مع ما تحتاجه!
